Power Transformer Inquiry Guide: Specs Suppliers Need

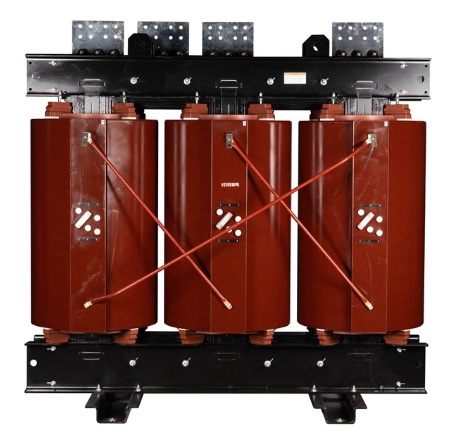

Navigating the Transformer Inquiry: Essential Specifications for Accurate Quotations

The global demand for reliable and high-performance power transformers is on the rise, driven by infrastructure development, renewable energy integration, and industrial expansion. For businesses seeking to procure these critical components, understanding the key specifications required by suppliers is paramount to receiving accurate quotations and ensuring the chosen transformer meets project needs. This guide focuses on the essential information international suppliers, particularly those adhering to standards like IEC 60076, KEPCO, and IEEE C57, need to provide a precise and competitive quote for power transformer exports.

Why Detailed Specifications Matter

A well-defined inquiry is the bedrock of a successful transformer procurement process. Incomplete or ambiguous information can lead to:

• Inaccurate Quotations: Suppliers may have to make assumptions, leading to prices that are either too high or too low, potentially compromising quality or missing crucial features.
• Delayed Timelines: Clarification requests consume valuable time, pushing back quotation delivery and subsequent project schedules.
• Incorrect Product Selection: The supplied transformer might not meet the specific technical or environmental requirements of the installation site.
• Increased Risk: A mismatch in specifications can lead to performance issues, safety hazards, and costly rework.

For buyers looking to source transformers from reputable Korean manufacturers known for their adherence to international standards (IEC 60076, IEEE C57) and adherence to utility-specific requirements (like KEPCO), providing comprehensive data upfront is crucial.

Key Specifications for Power Transformer Quotations

When submitting an inquiry for a power transformer, suppliers typically require a detailed breakdown of technical, electrical, mechanical, and environmental parameters. Here are the most critical specifications:

1. Electrical Specifications

These define the transformer's core electrical performance and connectivity:

• Rated Power (kVA or MVA): The continuous power output the transformer can deliver without exceeding its temperature limits.
• Number of Phases: Typically single-phase or three-phase, depending on the application.
• Frequency: Usually 50 Hz or 60 Hz, dictated by the local grid.
• Primary Voltage (High Voltage - HV): The nominal input voltage, often specified with BIL (Basic Impulse Level) requirements.
• Secondary Voltage(s) (Low Voltage - LV): The nominal output voltage(s). Multiple secondary windings are common for different load requirements.
• Voltage Ratio: The ratio between primary and secondary voltages.
• Tappings: Specify if voltage regulation is required. This includes the range of tapping (e.g., +/- 2.5%, +/- 5%), type (e.g., Off-Load Tap Changer - OLTC, On-Load Tap Changer - OLTC), and position (e.g., on HV or LV side).
• Vector Group: Defines the phase displacement and winding connections (e.g., Dyn11, Yyn0). This is critical for parallel operation and system stability.
• Impedance (%Z): Short-circuit impedance, crucial for fault current calculations and system protection.
• Efficiency: Minimum acceptable efficiency at full load and specific load points (e.g., 3/4, 1/2, 1/4 load) at a given temperature.

2. Cooling Method

The method used to dissipate heat generated during operation significantly impacts transformer size, cost, and maintenance:

• ONAN (Oil Natural Air Natural): Self-cooled using natural oil and air circulation.
• ONAF (Oil Natural Air Forced): Oil natural, forced air cooling (fans).
• OFAN (Oil Forced Air Natural): Oil forced circulation, natural air cooling.
• OFAF (Oil Forced Air Forced): Oil forced, forced air cooling (fans).
• ODAF (Oil Directed Air Forced): Oil directed flow, forced air cooling.
• Water Cooling: Less common for distribution transformers but used in large power transformers.

Specify the required cooling class (e.g., AA, AFA, FDA) as per relevant standards (IEC, IEEE).

3. Environmental and Site Conditions

The operating environment dictates material choices, protection levels, and design considerations:

• Ambient Temperature Range: Maximum, minimum, and average ambient temperatures.
• Altitude: Transformers operate differently at higher altitudes due to reduced air density, affecting cooling and insulation.
• Humidity: High humidity can impact insulation performance.
• Pollution Level: Coastal (salt mist), industrial (chemical fumes), or dusty environments require enhanced insulation and protective coatings.
• Seismic Zone: If applicable, specify seismic activity requirements for structural integrity.
• Site Location: Indoor/Outdoor, specific installation constraints (e.g., confined spaces).

4. Mechanical and Constructional Details

These aspects relate to the physical structure and installation:

• Enclosure Type and IP Rating: Protection against ingress of solid objects and water (e.g., IP31, IP54).
• Bushings: Type (e.g., porcelain, polymer), current rating, and mounting style.
• Termination Arrangements: Details of cable boxes, busbars, or other connection points.
• Dimensions and Weight Limitations: Critical for transportation and installation, especially in restricted areas.
• Lifting Provisions: Eyes or lugs for safe lifting.
• Foundation Requirements: Bolt patterns or mounting details.
• Conservator Tank: Presence, size, and features (e.g., breather, silica gel).
• Pressure Relief Device: Type and rating.

5. Standards and Certifications

Specify the applicable international or national standards the transformer must comply with:

• IEC 60076: The international standard for power transformers.
• IEEE C57: The primary standard in North America for power transformers.
• KEPCO (Korea Electric Power Corporation) Standards: If procuring for projects within Korea or specific requirements mirroring KEPCO's stringent specifications.
• Other National Standards: e.g., BS, ANSI.
• Certifications: ISO, CE, UL, CSA, etc.

6. Accessories and Protection Devices

List any required auxiliary equipment:

• Temperature Indicators: Winding temperature indicators (WTI) and oil temperature indicators (OTI).
• Buchholz Relay: For gas detection and protection in oil-filled transformers.
• Lightning Arresters: Surge protection devices.
• Current Transformers (CTs) / Voltage Transformers (VTs): For metering and protection.
• Load Tap Changer (LTC) / Tap Selector: As previously mentioned.
• Fans and Pumps: For forced cooling systems.
• Radiators: For heat dissipation.
• Control Cabinet: For monitoring and control of accessories.

7. Special Requirements

Include any unique project needs:

• Noise Level Limitations: Specific dB requirements for sensitive locations.
• Color / Finish: Custom paint or coatings.
• Testing Requirements: Factory Acceptance Tests (FAT), site tests, specific test procedures.
• Documentation: Manuals, drawings, test reports.
• Spares: Recommended spare parts list.

Working with Korean Power Transformer Suppliers

Korean manufacturers are globally recognized for their technological prowess, stringent quality control, and commitment to international standards. When engaging with them for power transformer exports, ensure your inquiry document is meticulously prepared. This not only helps the supplier provide a more accurate quote but also demonstrates your professionalism and understanding of the technical requirements. Suppliers like those specializing in IEC 60076, KEPCO, and IEEE C57 compliant transformers are well-equipped to handle complex specifications. However, clarity and completeness in your request are key to unlocking their full potential and securing a reliable, high-quality transformer solution for your project.

By providing these detailed specifications, you empower suppliers to offer precisely what you need, ensuring your power infrastructure operates efficiently and reliably for years to come.
